Topologi Jaringan Komputer

Topologi  merupakan suatu bentuk/ struktur jaringan yang menghubungkan antar komputer satu dengan yang lain dengan menggunakan media kabel  maupun nirkabel. pada saat pemasangan jaringan harus diperhatikan kekurangan atau kelebihan dari masing-masing topologi jaringan.
Topologi Jaringan terdiri dari 8 jenis.

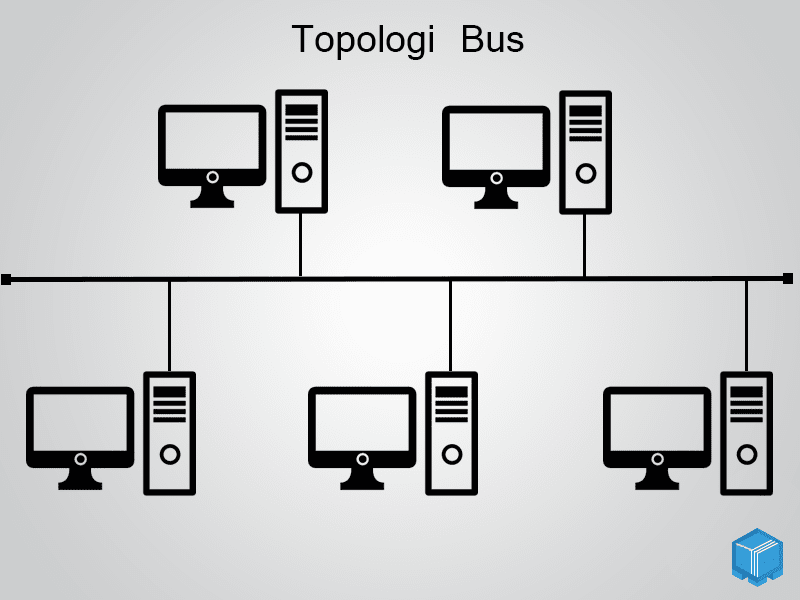

1. Topologi Bus

Topologi bus bisa dibilang topologi yang cukup sederhana dibanding topologi yang lainnya. Topologi ini biasanya digunakan pada instalasi jaringan berbasis fiber optic, kemudian digabungkan dengan topologi star untuk menghubungkan client atau node.

Kelebihan Topologi Bus :

• Biaya instalasi yang bisa dibilang sangat murah karena hanya menggunakan sedikit kabel.
• Penambahan client/ workstation baru dapat dilakukan dengan mudah.
• Topologi yang sangat sederhana dan mudah di aplikasikan

Kekurangan Topologi Bus :

• Jika salah satu kabel pada topologi jaringan bus putus atau bermasalah, hal tersebut dapat mengganggu komputer workstation client yang lain.
• Proses sending (mengirim) dan receiving (menerima) data kurang efisien, biasanya sering terjadi tabrakan data pada topologi ini.
• Topologi yang sangat jadul dan sulit dikembangkan

2.Topologi Star

Topologi star atau bintang merupakan salah satu bentuk topologi jaringan yang biasanya menggunakan switch/ hub untuk menghubungkan client satu dengan client yang lain.

Kelebihan Topologi Star

• Apabila salah satu komputer mengalami masalah, jaringan pada topologi ini tetap berjalan dan tidak mempengaruhi komputer yang lain.
• Bersifat fleksibel
• Tingkat keamanan bisa dibilang cukup baik daripada topologi bus.
• Kemudahan deteksi masalah cukup mudah jika terjadi kerusakan pada jaringan.

Kekurangan Topologi Star

• Jika switch/ hub yang notabenya sebagai titik pusat mengalami masalah, maka seluruh komputer yang terhubung pada topologi ini juga mengalami masalah.
• Cukup membutuhkan banyak kabel, jadi biaya yang dikeluarkan bisa dibilang cukup mahal.
  Jaringan sangat tergantung pada terminal pusat.

3. Topologi Ring

Topologi ring atau cincin merupakan salah satu topologi jaringan yang menghubungkan satu komputer dengan komputer lainnya dalam suatu rangkaian melingkar, mirip dengan cincin. Biasanya topologi ini hanya menggunakan LAN card untuk menghubungkan komputer satu dengan komputer lainnya.

Kelebihan Topologi Ring :

• Memiliki performa yang lebih baik daripada topologi bus.
• Mudah diimplementasikan.
• Konfigurasi ulang dan instalasi perangkat baru bisa dibilang cukup mudah.
• Biaya instalasi cukup murah

Kekurangan Topologi Ring :

• Kinerja komunikasi dalam topologi ini dinilai dari jumlah/ banyaknya titik atau node.
• Troubleshooting bisa dibilang cukup rumit.
• Jika salah satu koneksi putus, maka koneksi yang lain juga ikut putus.
• Pada topologi ini biasnaya terjadi collision (tabrakan data).

4.Topologi Dual Ring

Pada dasarnya Topologi Ring dan Dual Ring adalah sama, Jika Terjadi kesalahan dalam jaringan Sehingga jika ada masalah di suatu node mengakibatkan terganggunya seluruh jaringan. tapi hal ini dapat diantisipasi dengan menggunakan cincin dual ring (Cincin Ganda).

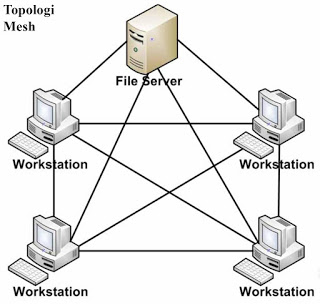

5. Topologi Mesh

Topologi Mesh merupakan jenis pengaturan tata letak jaringan komputer di mana masing-masing komputer dan perangkat di jaringannya saling berhubungan satu sama lainnya secara langsung.

Hubungan antara perangkat dan komputer (node) dilakukan melalui hop (loncatan). Beberapa perangkat dan node yang terhubung melalui sekali loncatan dan ada juga yang terhubung dengan lebih dari satu kali loncatan menuju keperangkat lain.Dalam Topologi mesh setiap node terhubung ke node lainnya dalam jaringan. Ketika data ditransmisikan pada topologi jaringan mesh maka jaringan secara otomatis dikonfigurasi untuk memilih rute paling pendek dalam mencapai tujuan. Dengan kata lain saat data ditransfer ke perangkat tujuan setidaknya melalui beberapa hop (loncatan).

Dalam topologi Mesh maksimal banyaknya koneksi antar perangkat pada jaringan dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lain yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input-Output (I/O ports).

Keuntungan / Kelebihan Topologi Jaringan Mesh

• Topologi mesh merupakan jaringan kuat karena ketika satu link dalam topologi jaringan mesh menjadi tidak stabil tidak akan menyebabkan seluruh sistem terhenti.
• Memiliki sifat Robust, yaitu seandainya terdapat gangguan pada koneksi sebuah komputer, misal komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara komputer B dan A, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lain.
• Adanya link khusus yang digunakan untuk menjamin setiap sambungan mampu membawa beban data, sehingga menghilangkan masalah lalu lintas data secara umum ketika beberapa perangkat berbagi.
• Jika ada ekspansi jaringan, tidak akan menyebabkan gangguan pada pengguna jaringan lainnya.
• Topologi ini menjamin kerahasiaan dan keamanan data, karena setiap pesan berjalan sepanjang link khusus.
• Pengiriman data, dari satu node ke sejumlah simpul yang lain dapat dilakukan secara bersamaan
• Security dan Privacy pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara 2 (dua) komputer tidak bisa diakses oleh komputer lain.
• Pemecahan masalah relatif lebih mudah dari pada topologi jaringan lainnya.
• Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
• Saat terjadi kerusakan koneksi antar komputer, proses identifikasi permasalahan dapat dilakukan dengan mudah.

Kelemahan / Kekurangan Topolgi Jaringan Mesh

• Membutuhkan banyak Port I/O (Input-Output) dan kabel. semakin banyak komputer maka dibutuhkan semakin banyak pula port I/O dan kabel links
• Biaya instalasi dan pemeliharaan jaringan komputer mesh cukup tinggi.
• Kelemahan topologi mesh yang utama adalah membutuhkan lebih banyak perangkat keras jaringan (ex: kabel jaringan) dibandingkan dengan topologi Jaringan LAN lainnya
• Pelaksanaan (konfigurasi dan instalasi) topologi ini tergolong rumit.
• Perlu space yang luas karena menggunakan Banyaknya kabel .

6. Topologi Tree

Topologi Tree - Topologi tree atau sering disebut topologi pohon, merupakan topologi jaringan komputer yang secara hirarki merupakan kombinasi dari topologi bus dan star. Topologi tree didesain berdasarkan kombinasi topologi star dan bus. Hal ini dapat dicapai dengan mengintegrasikan hub multi jaringan star bersama-sama pada satu bus. Bayangkan sebuah diagram topologi jaringan pohon (tree) dengan banyak jaringan star dengan hub pusatnya. Kemudian gambarlah garis yang hanya menghubungkan hub bersama ke titik pada satu line. Hub (Switch) ini biasanya terhubung dengan satu hub utama yang merupakan akar untuk seluruh jaringan data di antara seluruh komputer.Topologi Pohon memungkinkan beberapa hub eksis pada jaringan yang bertindak sebagai akar (root) untuk terminal yang terhubung dengannya. Topologi tree memiliki struktur jaringan bercabang dan dapat memberikan skalabilitas tinggi. Hub utama merupakan terminal paling aktif, mengontrol seluruh jaringan, sementara subhub pasif. pada Jaringan TV kabel menggunakan topologi pohon, dengan kabel feed utama dibagi menjadi cabang cabang kecil menuju rumah-rumah.

Keuntungan / Kelebihan Topologi Jaringan Tree

• Merupakan topologi yang baik untuk jaringan komputer yang besar dibanding jenis topologi komputer lainnya seperti star dan ring yang tidak cocok untuk skala seluruh jaringan. Topologi tree membagi seluruh jaringan menjadi bagian yang mudah diatur.
• Semua komputer pada topologi tree memiliki akses segera ke node tetangga dalam jaringan dan juga hub pusat. Jaringan tree memungkinkan beberapa perangkat jaringan dihubungkan dengan hub pusat.
• Topologi tree memungkinkan untuk memiliki jaringan point to point.
• Topologi tree menyediakan cukup ruang untuk ekspansi jaringan pada masa depan
• Menanggulangi keterbatasan pada topologi jaringan star, yang memiliki kekurangan pada titik koneksi hub serta keterbatasa lalu lintas siaran yang diinduksi topologi jaringan bus.

Kelemahan / Kekurangan Topolgi Jaringan Tree

• Menggunakan banyak kabel
• Jika terjadi kesalahan pada jaringan / komputer tingkat tinggi (pusat), maka jaringan tingkat rendah akan terganggu juga.
• Sering terjadi tabrakan dan kinerjanya tergolong lambat
• Ketergantungan dari seluruh jaringan pada satu hub pusat merupakan titik kerentanan untuk topologi ini. Kegagalan hub pusat atau kegagalan utama data cable trunk, bisa melumpuhkan seluruh jaringan.
• Dengan peningkatan ukuran luar titik, pengelolaan menjadi sulit.

7.Topologi Hybrid

Topologi Hybrid - Topologi Hybrid merupakan Gabungan dari dua atau lebih topologi yang berbeda dan berpadu menjadi satu bentuk baru pada sistem jaringan komputer. Bila topologi yang berbeda terhubung ke satu sama lainnya dan tidak meperlihatkan satu karakteristik / ciri khas topologi tertentu maka topologi tersebut dapat dikatanakan topologi jaringan hybrid.Pilihan pada topologi hybrid dilakukan ketika ada lebih dari dua dasar topologi bekerja pada satu tempat yang harus dihubungkan satu sama lainnya. jika topologi bintang yang terhubung ke topologi bintang lainnya, hal ini masih topologi bintang (star). Namun, bila topologi Bus dan topologi Bintang terhubung ke satu sama lainnya maka topologi tersebut dapat didefinisikan sebagai topologi hybrid.

Keuntungan / Kelebihan Topologi Jaringan Hybrid

• Topologi Hybrid mengkombinasikan konfigurasi yang berbeda tapi dapat bekerja dengan sempurna untuk jumlah lalu lintas jaringan yang berbeda.
• Salah satu keuntungan yang menonjol dari topologi hybrid adalah fleksibilitas nya. Topologi jaringan hybrid dirancang sedemikiana rupa sehingga bisa diterapkan pada sejumlah lingkungan jaringan yang berbeda.
• Menambahkan koneksi perifer lain cukup mudah, seperti node baru.
• Ketika link tertentu dalam jaringan komputer mengalami gangguan, tidak menghambat kerja dari jaringan lainnya.
• Kecepatan topologi tergolong konsisten, seperti menggabungkan kelebihan dari setiap topologi dan menghilangkan kekurangannya.
• Dapat dikombinasikan dengan berbagai topologi jaringan komputer lain tanpa perlu membuat perubahan apapun pada topologi yang sudah ada.
• Kelebihan topologi hybrid yang paling penting adalah mengabaikan kekurangan topologi yang berbeda yang terhubung dan hanya akan dipertimbangkan segi kelebihannya walaupun topologi jaringan hybrid kelihatan sangat rumit tapi merupakan solusi untuk perluasan jaringan tanpa harus merombak topologi jaringan yang telah terbentuk sebelumnya.

Kelemahan / Kekurangan Topolgi Jaringan hybrid

• Karena merupakan penggabungan beberapa bentuk topologi, maka pengelolaan topologi akan menjadi lebih sulit.
• Konfigurasi dan Instalasi dari topologi ini sulit karena ada topologi yang berbeda yang harus dihubungkan satu dengan lainnya, pada saat yang bersamaan harus dipastikan pula bahwa tidak satupun dari node dijaringan gagal berfungsi sehingga membuat konfigurasi dan instalasi pada topologi hybrid menjadi rumit.
• Dari segi ekonomis, jaringan hibrid sulit dipertahankan karena membutuhkan biaya yang lebih tinggi dibandingkan dengan topologi jaringan yang murni atau dalam satu bentuk. Faktor biaya ini berhunungan dengan biaya penambahan hub dan Biaya pengkabelan yang meningkat

8 Topologi Wireless

jaringan Wireles dan LAN sangat berbeda, Walaupun pada dasarnya memiliki kesamaan dalam hal menghubungkan komputer satu dengan yang lainnya, karena dengan menggunakan media transmisi membuat Perbedaan jenis toopologi antara LAN dan Wireles.

Selain itu teknologi yang di gunakan oleh masing-masing jaringan berbeda yang mana untuk WLAN menggunakan teknologi wireless (IEEE 802.11), sedangkan untuk jaringan LAN menggunakan Teknologi ethernet (IEEE 802.3). Ada dua model yang banyak digunakan menurut standart IEEE pada WLAN yakni :

1. AdHoc
2. Infrastruktur

Ada bermacam-macam jenis topologi yang banyak di gunakan untuk jaringan Wireles, sebagai berikut:

1. INDEPENDENT BASIC SERVICE SET (IBBS)

Nama lain dari AdHoc dan lebih banyak dikenal dengan nama Independent Basic Service Set (IBBS). Adanya jaringan AdHoc ini terbentuk jika antara Client dengan dengan lainnya di lengkai dengan Wireles LAN Card di perangkatnya dan saling terhubung antara satu dengan lainnya secara langsung. Untuk jenis jaringan ini tidak memerlukan sebuah perantara seperti Wireles Router atau Accses Point. Ada beberapa kelemahan jika menggunakan AdHoc ini yakni pada saat Client yang terhubung telah banyak, Maka transmisi pengiriman data akan makin lambat.

Selain itu, Karena tidak ada perangkat yang di jadikan sebagai perantara seperti Acces point dengan menggunakan Teknologi ini terjadinya ketidak adaan perangkat yang dapat mengatur Wireles agar Client terkoneksi. Collusion atau Tabrakan kemungkinan besar akan terjadi.

2. BASIC SERVICE SET (BSS)

Agar semua wireles pada client bisa saling terhubung menggunakan teknologi ini harus menggunakan perangkat Accses point sebagai perantaranya. Jadi, agar antara 1 client bisa terhubung dengan client lainnya harus terkoneksi lebih dahulu dengan Accses Point perantara yang digunakan.

3. EXTENDED SERVICE SET (ESS)

Untuk jenis Topologi ESS ini memiliki lebih dari satu Accses Point yang bisa digunakan. hal ini bertujuan agar bisa menjangkau di area yang lebih luas. Jadi bisa di bilng Topologi ESS ini adalah sebuah gabungan atau juga kumpulan dari topologi BSS.

Di topologi BSS atau ESS, anda bisa mengkaloborasikannya dengan jaringan LAN. Jariangan ini umumnya di namakan infrastruktur, Dimana Wireles Client bisa terhubung serta dapat berkomunikasi dengan Client lainnya di jaringan kabel.
